마취기

Any 마취기

by 제이앤텍코리아 posted Feb 13, 2016

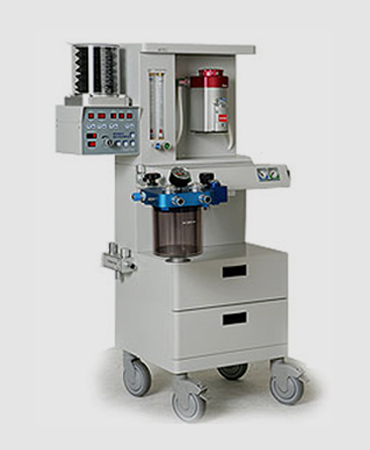

Any 마취기



사용자가 원하는 사양에 따라 맞춤식으로 구성할 수 있게 되어있는 신개념의 마취기로 구매 금액은 저렴하나, 안전장치가 기본으로 구성되어 환자의 안전을 극대화 시킨 제품 입니다.


작고 세련되게 디자인하여 수술실의 공간을 아주 적게 차지하며, 환자 감시장치나 기타 마취과 소모품들을 수납할수 있는 트레이와 넓은 서랍으로 사용자의 편의성을 한층 더 높였습니다.


새로운 방식의 탄산흡수장치를 장착,소다라임의 사용효율을 극대화시켜, 소다라임의 적은 양으로도 오랜 수술시에도 원활한 마취를 할수 있습니다. 100% 국산기술로 제조되는 기화기는 일본, 유럽등 다른나라에서 기술도입을 원할 정도로 정교하고 안전하며, 신기술 적용으로 오랜 수술시에도 마취 가스 농도는 일정하게 유지 됩니다.
또한 온도에 전혀 영향을 받지 않는 온도보상 기능으로 제조 되었습니다. 기본 Enflurane 하나의 기화기를 장착하였고, 고객 요구에 맞춰 Halothan,Isoflurane, Sevoflurane 을 장착 하실수도 있으며 두가지 종류의 기화기를 동시에 장착할수도 있습니다.


마취기 트레이에는 환자감시장치를 올려 놓을수 있도록 제조설계되어 별도의 모니터 카트가 필요없으며, 산소와 아산화질소의 비율을 자동으로 조절해주는Anti-Hypoxia 시스템을 기본으로 구성하여 환자의 안전을 최우선으로 하였습니다.
또한 인공 호흡기에 "Stand By" 기능을 추가하여 수동으로 마취를 유도할 경우에도 인공 호흡기에서 환자의 Peak 값을 보실수 있으며, 인공 호흡기로 마취 유도되는 경우 APL Valve 가 자동 차단되어 사용자의 편의를 한층 더 높였습니다.
마취기 내부는 불필요한 배관들을 하나의 Block 으로 조립하여 가스 누설 및 잔고장을 대폭 줄였습니다




기본구성과 추가 사양

1. 유량계(Flowmeter)

기본구성 2-가스 (02/N2O) Single Flowmeter



각 가스는 Color code 로 표시하였습니다. (O2 :Green N2O: Blue) 또한 어떠한 경우에도 산소를 25%이상 유지시켜주는 Antihypoxia system 을 기본 탑재하여 환자의 안전을 최우선으로 생각 하였습니다.

2. 가스공급시스템(Gas Suppling System)

기본구성 파이프라인 가스공급 시스템

3. 가스컨트롤장치(Gas Control Unit)

잉여가스 배출 시스템
(Scavenging system)
병원 환경에 따라 자연배출(Passive) 또는 강제 배출(Active)로 선택 하실수 있습니다.
산소 플러쉬 밸브
(Oxygen flush)
25-75LPM
안전 가스 차단장치
(Safety cut-off valve)
산소(O2)가 일정압력 이하로 떨어지게되면 아산화질소(N2O)가 자동 차단되는 장치

4. 기화기(Vaporizer)

기본구성 1-Vaporizer, 고정형 (Cage Mounting type)
추가사양 2-Vaporizer, 고정형 (Cage Mounting type)
2-Vaporizer, 탈착형 (Selectatec, Inter-Lock)

탈착형 (Selectatec, Inter-Lock)의 경우는 한쪽의 기화기를 틀었을때 다른한쪽의 기화기는 자동으로 잠겨 틀수없는 안전 장치가 포함됩니다.
또한 고정형이든, 탈착형이든 병원의환경에따라 한가지 기화기 장착도 가능하며 이경우는 마취기 구매 금액이 내려갑니다.



구성할수 있는 기화기의 종류와 농도 범위 0-6 Vol% (Halothane, Enflurane, Isoflurane)
0-7 Vol% (Sevoflurane)
기화기의 색상 규격(Color - coding) Halothane - Red , Enflurane - Orange,
Isoflurane -Violet , Sevoflurane - Yellow
잔여 마취약제 눈금계의 재질(Indicator) 유리 (Glass)

5. 탄산가스 흡수장치(Co2 Absorber System)

용량 (Capacity) 1.5kg x 1 canisters
압력 안전장치 (Pressure relief valve)
환자 압력 조정 밸브 (APL valve) 인공호흡기 모드 전환시 자동으로 잠김
(Auto closing system)
환자 압력 게이지 (Patient gauge) -20+- 100cmH20



새로운 개념의 가스 이동 방식으로 소다라임의 사용 효율을 극대화시켜 적은양의 소다라임으로도 오랜수술을 할수 있습니다.


6. 인공호흡기(Ventilator)


기본구성

1) Time cycled and volume controlled pneumatic microprocessor ventilator

2) Ventilation rate : 5 - 80 bpm

3) I : E ratio : 1:1 - 1:3

4) Tidal volume : Maximum 1500ml

5) High pressure limits : 5-80cmH20

6) Low pressure limits : 0-78cmH20

7) Automatic and manual alarm setting for high and low pressure alarm- limit

8) Mute : 60 sec. alarm silence

9) "Standby" Function

Digital display

1) Breathing rate

2) I:E ratio

3) Low pressure alarm limit

4) High pressure alarm limit

5) Peak pressure


Digital indicator

1) Apnea

2) High and low pressure alarm

3) Low battery

4) Charging


Safety

1) Relief at high pressure limit setting value +5 digit

2) Ultimate relief at 80cmH2O

Audible and visual alarms

1) Apnea

2) High and low pressure alarm

3) Low battery

선택사양

Tidal Volume / Minute Volume Display
